CENTRE d’usinage
701S

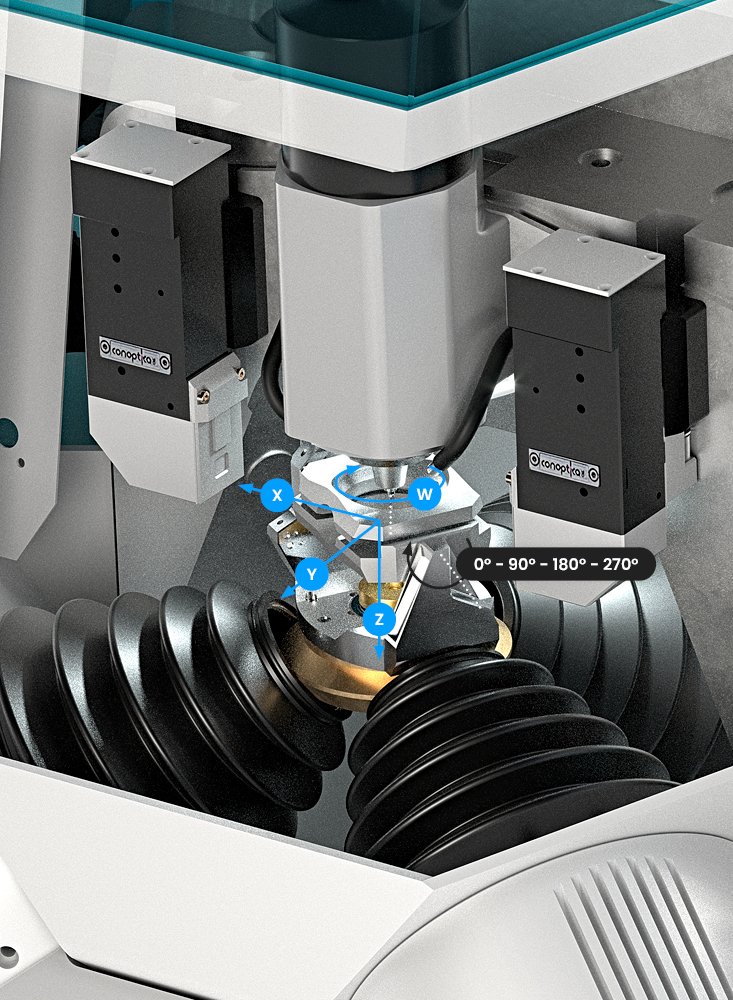

Le 701S est véritablement le pionnier du micro-usinage. Il est le premier centre d’usinage à exploiter la dynamique et la rigidité qu’apporte la cinématique parallèle 3 axes de type delta. Il travaille par interpolation dans des précisions submicroniques en usinage à très grande vitesse (UTGV).
Dédié principalement au secteur horloger, il est équipé d’une unité de retournement qui permet l’usinage recto-verso de pièces complexes de platines et de ponts avec une précision de repositionnement de l’ordre du micron. Il offre également la possibilité de réaliser des opérations d’usinage sur la tranche.
Le pionnier du micro-usinage à cinématique parallèle delta
- Motobroche très haute performance avec vitesse de rotation pouvant atteindre 80’000 min-1
- Magasin d’outils 72 positions et magasin d’ébauches 12 pièces pour des changements de série réalisés en un instant
- Compacité maximale avec une emprise au sol d’à peine 1 m2
- Consommation énergétique incroyablement faible ne dépassant pas les 2 kW
caractéristiques techniques principales
Nos centres d’usinage sont 100 % personnalisables grâce à leur multitude d’options et d’équipements
Base commerciale
Équipement (et options) de base.
Axes linéaires principaux
Volume de travail
Ø52 mm
Hauteur
32 mm
Vitesse d’avance max.
72 m/min
Accélération en usinage max.
10 m/s2
Résolution (règles de mesure)
0.01 µm
Broche à moteur intégré
Interface cylindrique
Ø6 mm
Vitesse
80’000 min-1
Puissance S1/S6
4.1 kW/8.4 kW
Couple S1/S6
0.5 Nm/1.0 Nm
DMS (Direct Measuring System)
Intégré
Magasin d’outils
Nombre d’outils
72
Gestion d’outils
Intégrée
Commande numérique
BECKHOFF
Base PC
Encombrement
Dimensions (L x P x H)
1050 x 1005 x 1610 mm
Surface au sol
1.1 m2
Autres options
Pour une personnalisation optimale de vos besoins.
Magasin de palettes
Magasin 12 positions supplémentaires
Nacelle multi-positions
Posage recto-verso haute précision
Options diverses
Traitement des vapeurs d’huile
Micro-lubrification
Anti-incendie
Pompe vacuum
Groupe froid

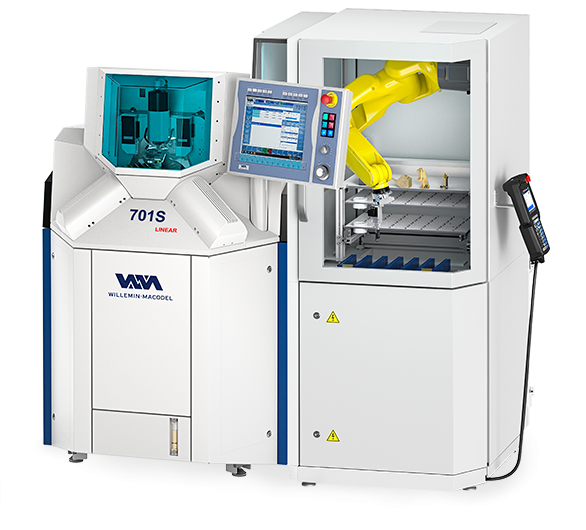

Automation
Robot
Exemples d’applications
Notre équipe d’experts est là pour faire de votre projet une réussite.

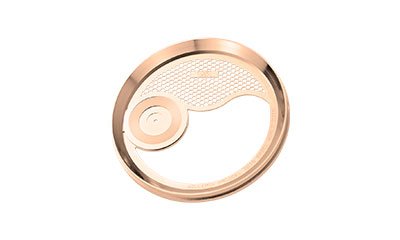

Cadran
Laiton

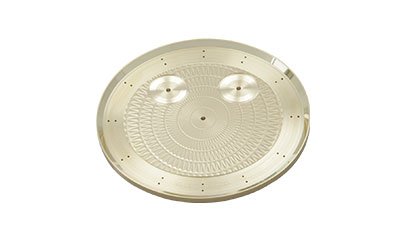

Cadran
Laiton

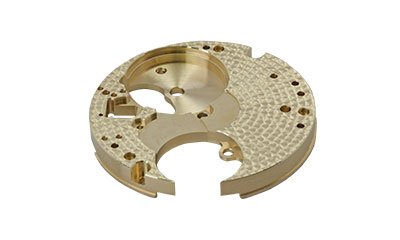

Platine
Laiton

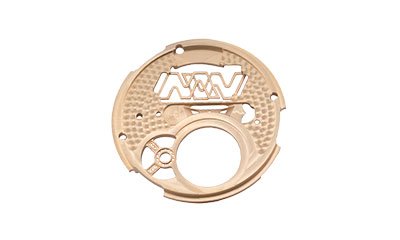

Platine
Laiton

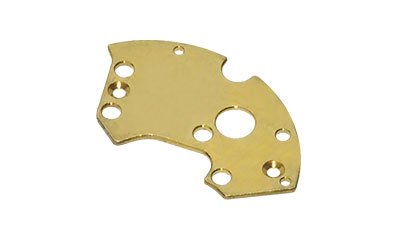

Pont
Laiton
Boostez votre productivité
Outre nos centres d’usinage, nous offrons une gamme exhaustive de solutions d’automation qui se calibrent parfaitement sur vos processus de production, favorisant le développement de solutions hautement productives.

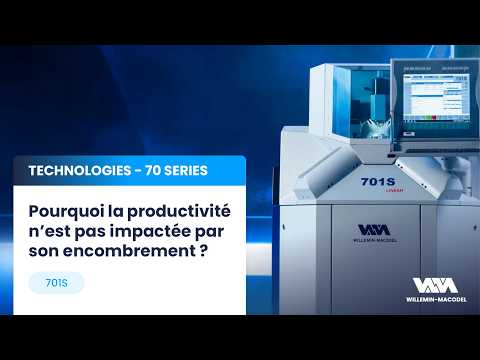

Galerie vidéos
