CENTRE d’usinage
508MT2 X1000

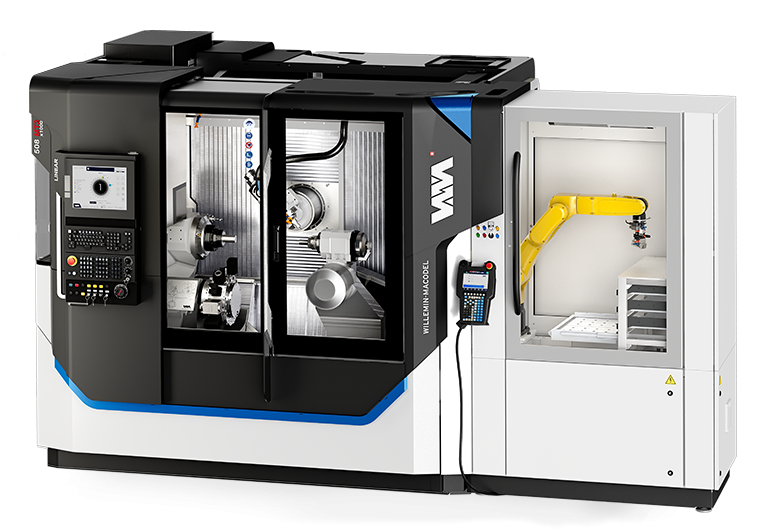

Le 508MT2 X1000 est un centre d’usinage multi-process à moteurs linéaires de 6 à 9 axes (fraisage et tournage) permettant l’usinage de pièces à géométrie complexe à partir de la barre ou en pièce à pièce.
Ce qui distingue ce centre d’usinage est sa zone d’usinage grand format mais également sa capacité à usiner en simultané avec sa motobroche de fraisage et sa tourelle de tournage, et ceci sans compromis.
Sa haute dynamique ainsi que sa grande stabilité thermique en font un centre d’usinage très productif pour la fabrication de pièces à haute valeur ajoutée nécessitant une grande précision et d’excellents états de surface.
Le multiprocess taillé pour pulvériser les temps de cycle
- Technologie « Full Linear » pour les axes intégralement équipés de moteurs à entraînement direct
- Motobroche ultra-performante avec vitesse de rotation pouvant atteindre 42’000 min-1
- Passage barre maximum de 65 mm avec une capacité d’usinage jusqu’à 1000 mm en axe X
- Tourelle de reprise 2 à 3 positions intégrant soit une contre-broche, un étau de reprise et/ou une contre-pointe
- Tourelle de tournage comprenant 12 positions motorisées et offrant une capacité de tournage atteignant 12’000 min-1
caractéristiques techniques principales
Nos centres d’usinage sont 100 % personnalisables grâce à leur multitude d’options et d’équipements
Base commerciale
Équipement (et options) de base.

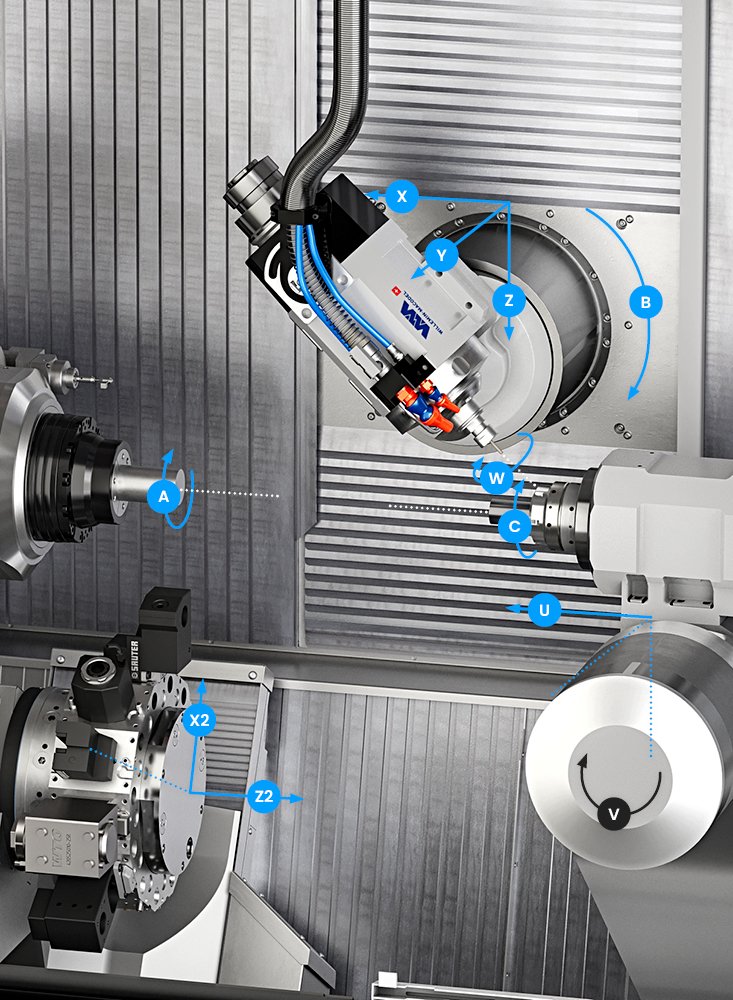

Axes linéaires principaux
Entraînement
Moteur linéaire
Course X – Y – Z
1’000 – 200 – 385 mm
Vitesse d’avance max.
60 m/min
Résolution
0.0125 µm
Axe horizontal A
Entraînement
Moteur couple
Passage barre max.
Ø51 mm (65 mm)
Interface diviseur
Cône A6
Couple S1 / S6
72 nm/96 nm
Vitesse de rotation mode fraisage
200 min-1
Vitesse de rotation mode tournage
6’000 min-1
Axe de pivotement B
Entraînement
Moteur couple
Mouvement angulaire
-45° à +115°
Résolution
0.0001°
Motobroche – S1
Interface
HSK-E40 (HSK-A40/CAPTO C4)
Vitesse de rotation max.
30’000 min-1 (42’000 min-1)
Lubrification
Air-huile (Graisse)
Résolution
±0.02°
DTS (Dynamic Thermal Stabilization)
Intégré
Magasin d’outils – S1
Nombre d’outils
48 (72)
Changement d’outil à outil
0.8 sec
Changement copeau à copeau
< 3 sec
Gestion d’outils
Intégrée
Détection bris d’outils
En temps masqué
Commande numérique
FANUC
31i-B5 PLUS iHMI Pro
Encombrement
Dimensions (L x P x H)
2505 x 2165 x 2300 mm
Surface au sol
5.4 m2
Autres options
Pour une personnalisation optimale de vos besoins.
Tourelle de reprise
Pos. avec tour. tournage
(2 utiles/1 libre)
Pos. sans tour. tournage
(3 utiles/1 libre)
Course axe U
(560 mm)
Broche de reprise
Interface diviseur
(Cône A4)
Vit. rotation mode fraisage
(300 min-1)
Vit. rotation mode tournage
(8’000 min-1)
Tourelle de tournage
Interface
(Tri-fix)
Capacité
(12 positions)
Vitesse de fraisage
(12’000 min-1)
Temps d’indexage
(0,6 sec)
Motobroche – S1
Arrosage au centre joint tournant
Axe horizontal A
Divers serrages
Tube de réduction broche
Contre-opération
Étau à serrage pneumatique ou hydraulique
Contre-broche
Contre-pointe
Périphérique
Avance-barre et ravitailleur
Groupe froid
Filtration
Filtre à papier HP 80 ou 150 bar
Kit métaux précieux
Convoyeur à copeaux
Aspirateur vapeur d’huile ou émulsion
Automation
Robot ou manipulateur
Options diverses
Magasin d’outils 224 positions
Anti-incendie
Mesure d’outils S1 / Tourelle
Contrôle pièce S1

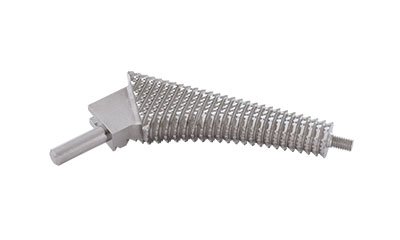

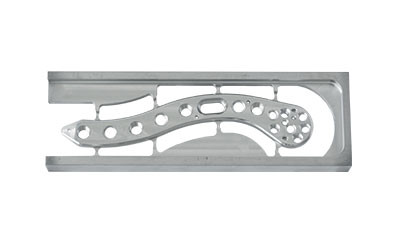

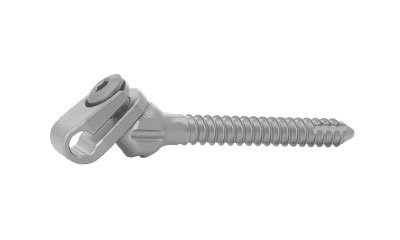

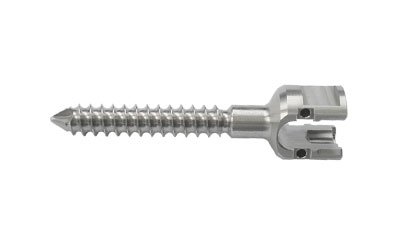

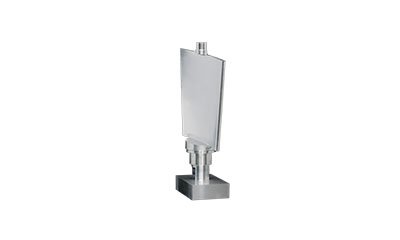

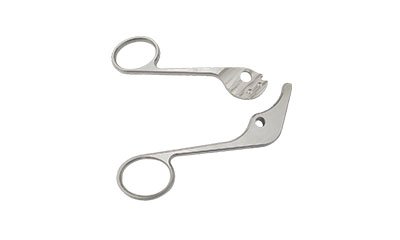

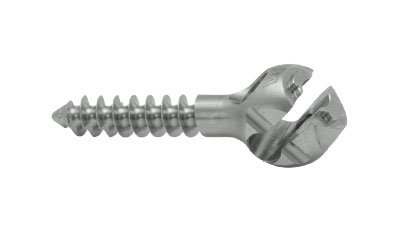

Exemples d’applications
Notre équipe d’experts est là pour faire de votre projet une réussite.
Carrure
Acier inoxydable

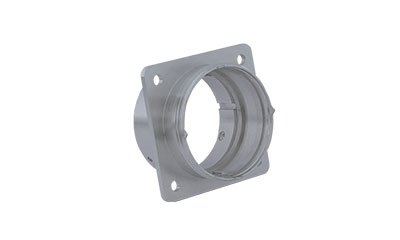

Connecteur
Aluminium

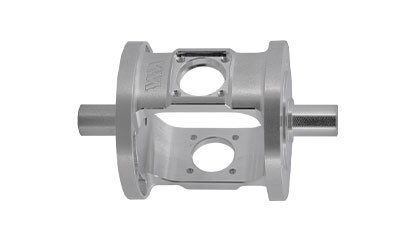

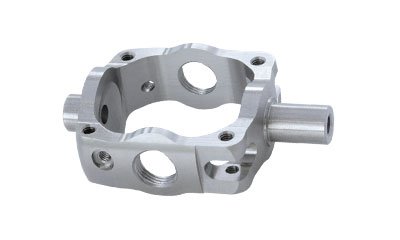

Gyroscope
Acier inoxydable

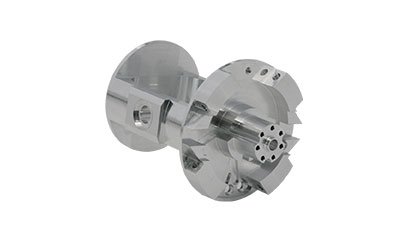

Gyroscope
Aluminium
Gyroscope
Aluminium
